超高頻諧振噪聲的抑制方法

（1）.可以通過軟恢復特性二極管、電容小的開關管和減短布線長度等措施降低超高頻諧振噪聲。

五、開關電源之閉環調節控制引起的紋波噪聲

開關電源都需要對輸出電壓進行閉環控制，調節器參數設計的不恰當也會引起紋波。當輸出端波動時通過反饋網絡進入調節器回路，可能導致調節器的自激振蕩，從而引起附加紋波。

閉環調節控制引起的紋波噪聲的抑制

在開關電源中，調節器參數選擇不適當會導致輸出紋波的增大，這部分紋波可以通過以下方法進行抑制。

（1）、在開關電源調節器處輸出增加對地的補償網絡，開關電源調節器的補償可以抑制調節器自激引起的紋波增大。

（2）、開環放大倍數過大有時候會引起調節器的振蕩，使輸出紋波含量增加；開關電源調節器的開環放大倍數及閉環調節器的參數要合理選取，調試中要根據負載狀況進行調節。

（3）、在反饋通道中不增加純滯后濾波環節，使得延時滯后降到最小，來增加閉環調節的快速性和及時性，這對抑制輸出電壓紋波是有益的。

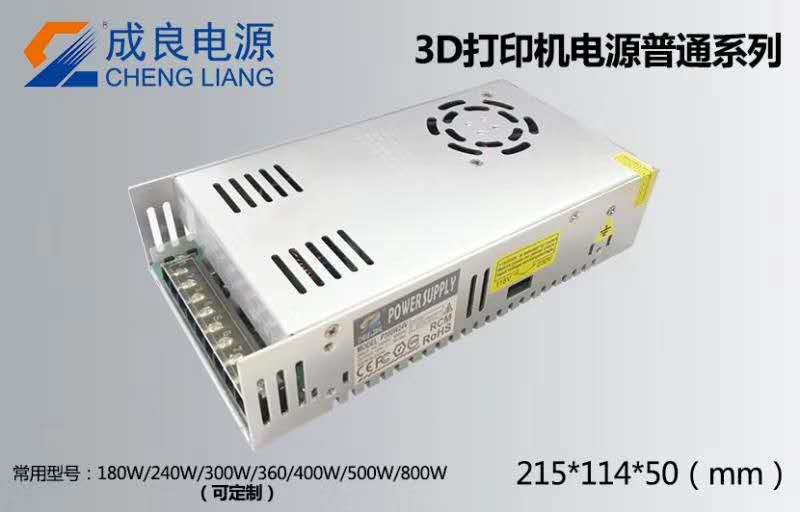

開關電源如圖
